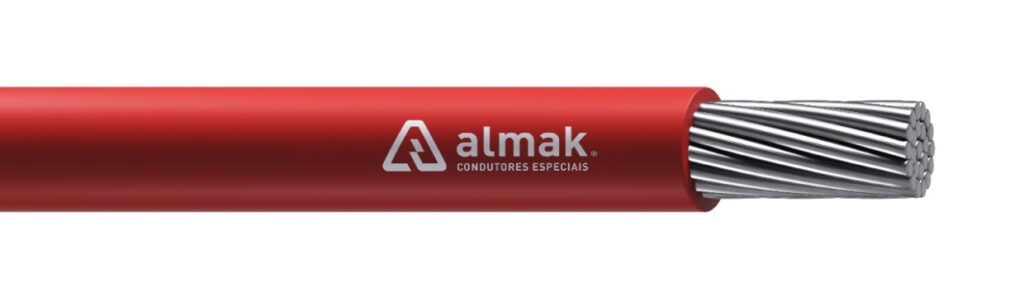

Cabos PFA 260º 600V
Descrição
Condutor:
fios de cobre eletrolítico nu ou estanhado, têmpera mole. Classes de encordoamento: de acordo com o encordoamento são divididos nas seguintes classes: – classes 4 e 5 – condutores flexíveis.
Isolação:
constituída por uma camada simples ou dupla com diferentes cores de PFA FLUOROPLASTICS, extrudada e aplicada sobre o condutor, deve ser concêntrica, contínua, uniforme e homogênea, ao longo de todo o comprimento do condutor.
Norma Aplicável
ISO6722
Aplicação
- Uso geral: Cabeamento em ambientes agressivos
- Eletromecânica: Cabeamento para máquinas rotativas
- Eletrodomésticos: Cabeamento para aparelhos domésticos de aquecimento elétrico
- Outros: Cabeamento em ambientes quentes ou frios (Criogenia)
Dados Técnicos
- Condições climáticas: excelente resistência aos raios UV
- Comportamento Químico: Excelente resistência a ambientes químicos agressivos
- Umidade: Excelente resistência à umidade
- Comportamento mecânico: excelente resistência mecânica
Características
- Anti-chama oncluso
-
Tensão de trabalho: 600V
Tensão de teste: 2,5kV - Estabilidade térmica: -40°C +260°C
- Excelente resistência á umidade
-
Excelente Imersão em conbustíveis,
óleos e vapores corrosivos - Excelente resistência mecânica
- Boa flexibilidade
- Excelente resistência à interpéries
- Excelente resistência à ozona
Requisitos Dimensionais
Código Referência
Seção Nominal
(awg)
Formação (Nº
fios / AWG)
Isolação
(mm)
Diâmentro externo
nominal Isolação
(mm)
Capacidade de
Corrente (A)
PFA26
26
7 / 34
0,25
1,00
2
PFA24
24
7 / 32
0,25
1,15
4
PFA22
22
19 / 34
0,25
1,30
6
PFA20
20
19 / 32
0,25
1,50
9
PFA18
18
19 / 30
0,25
1,80
10
PFA16
16
19 / 29
0,25
2,00
13
PFA14
14
19 / 27
0,25
2,30
16
PFA12
12
19 / 25
0,25
2,86
22
Capacidade de corrente máxima para:
- Instalação ao ar livre
- Temperatura ambiente de 30°C
- Temperatura de operação contínua: -40°C +260°C
Outras bitolas, formações e cores poderão ser fabricados sob consulta
